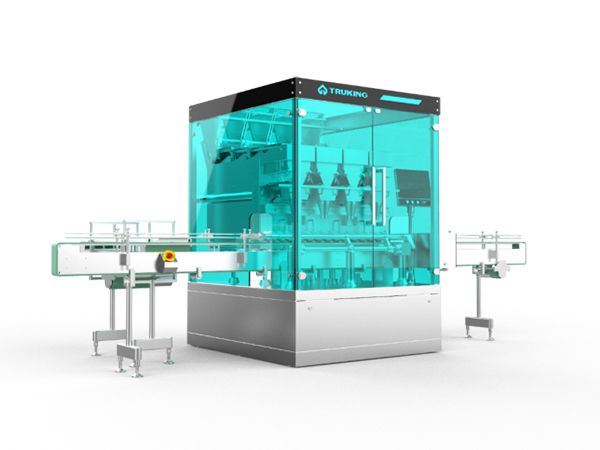

Устройство для подсчета и наполнения бутылок, CFM-04
Фармацевтическое устройство для подсчета и наполнения бутылок CFM-04 применяется для упаковки таблеток, твердых капсул, мягких капсул, пилюль и других фармпродуктов. Оборудование широко применяется в фармацевтической и пищевой промышленности, производстве пищевых добавках, конфет и бытовой химии.
Общие сведения
- Модульная конструкция, независимое электрическое управление для каждого модуля, подача с сервоприводом;
- 3-уровневая вибрация для сортировки по размеру, электронный подсчет, сервонаполнение;
- Улучшенный наклон бункера помогает снизить нагрузку на вибрационный диск; линейный серводвигатель обеспечивает равномерную выгрузку материалов, обеспечивая стабильную работу вибрационного диска;
- В трехуровневом вибрационном диске используется немецкий вибратор, который обеспечивает устойчивую вибрацию и быстрый отклик. Вибратор изготовлен из твердого анодированного алюминия, который характеризуется легкостью, устойчивостью к истиранию, простотой разборки и чистки;
- Герметичное уплотнение полностью предотвращает попадание пыли в вибрационную камеру;
- Система пылеулавливания удаляет пыль из бункера, вибрационного диска и глазка фотоэлемента, отвечая требованиям GMP;
- Система управления движением Beckhoff с протоколом EtherCAT обеспечивает стабильную работу на высокой скорости;
- Моторизованная регулировка высоты для бутылок различных размеров;
- Быстрая безинструментальная замена подающих шнеков и заправочных форсунок, менее 10 минут на замену;
- Дверь из прозрачного закаленного стекла, конструкция из нержавеющей стали и алюминия, обеспечивающая безопасность эксплуатации и простоту очистки;
- Человеко-машинная операционная система с 12-дюймовым экраном;
- Опциональная система контроля и отбраковки с помощью видеокамеры;
Технические характеристики
| Габариты | 1450мм(Д)×1850мм(Ш)×2250мм(В) (главная машина) | |
| Вес | 2400кг | |
| Макс. производительность | 24000 таблеток/мин | |
| Применимые характеристики | Высота бутылки: 40-240мм | |
| Диаметр бутылки: 20-100мм | ||
| Таблетки: разнообразные таблетки, драже, мягкие и твердые капсулы Ø2-Ø20мм | ||
| Количество линий | 4 модуля, 32 линии | |
| Метод счета | Счет с помощью инфракрасного фотоэлемента | |
| Обнаружение и отклонение | Таблетка увеличенного размера, переполнение, недостаточное заполнение, удаление пыли (стандарт) | |
| Камера обнаружения | Видеообнаружение и удаление бракованных таблеток (опционально) | |
| Коэффициент качества счета | 100% | |
| Коэффициент качества наполнения | ≥99.98% | |
| Уровень шума | ≤70 дБ | |
| Электрические и воздушные условия | Главный источник питания | 3-фазный, AC380, 50Гц, 5-проводной |
| Мощность установки | 6.0 кВт | |
| Сжатый воздух | Быстросменный адаптер: 10 мм, 80 л/мин, (0,6 МПа-0,8 МПа) | |
